파이버레이저마킹기 수리로 비용절감 방법

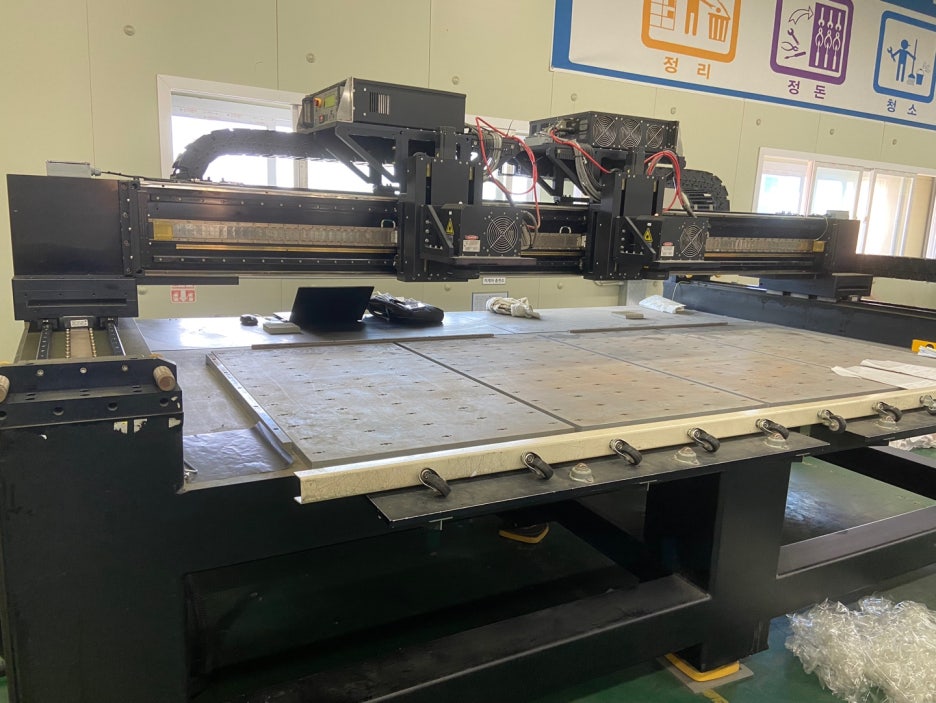

저희가 방문 후 점검한 결과 레이저는 R사 다이오드 레이저 2대를 연동하여 만든 장비였습니다.

문제는 장비구매한 R사가 폐업한지 오래된 상태이고 장비 운영 또한 오래된 장비라 동작가능 여부도 확인 할 수 없는 상황이었습니다.

점검 및 수리는 다음과 같이 진행하였습니다.

1. 전원상태 점검

– 장비가 10년가까이 되었고 창고에 넣어둔지 4년정도된 장비였습니다. 습기에 의한 쇼트의 위험이 있으므로 케이블 확인 및 테스터기로 전압체크 후 배선작업 후 전원을 투입합니다.

전장은 다행이 라벨링작업이 잘되있는 상태입니다.

2. 모터 구동 테스트

컨트롤러는 Yaskawa 제품으로 노트북으로 연결하여 전체 시스템 상태를 확인하였습니다.

구동해보니 X,Y축 에러가 발생합니다.

Scale이 오염되 있어 클리닝 작업을 해주고 센서를 다시 설정해줍니다.

재구동 해보니 작동이 되나 말다 합니다. 전장판넬을 재확인 해보니 Yaskawa Power Module이 On/Off가 되고 있습니다. 당연히 Module교체한 후 구동하니 정상작동합니다.

3. 레이저 점검

– 파원 측정결과 10W 정도가 나옵니다. 다행이 이정도 파워로도 생산이 가능하다 하셔서 다이오드 교체까지는 진행하지 않았습니다. 레이저가 2대가 같이 가공하는 방식이라 같은 파워레벨로 설정해드렸습니다.

– 칼리브레이션 작업은 운영테스트 후 진행하기로 하였습니다.

4. 오퍼레이팅

– 소프트웨어 확인 결과 기본적인 모션 구동 레이저 발진은 가능하나 제품 생산을 위한 자동가공이 안됩니다. 오퍼레이팅 해봤던분꼐 요청 드리기로 했습니다.

유레이저의 기술력을 믿고 타사 장비 수리를 부탁하신 사장님꼐서 죽은 장비 살려서 몇천만원 이득 생겼다며 좋아하십니다.

대면적 장비개발 뿐만아니라 타사 레이저 장비 수리까지 언제든지 (주)스핀락으로 문의 주세요

감사합니다.
